Уклон пола в душевой к трапу: расчёт и проверка до плитки

Уклон пола в душевой к трапу рассчитывают по расстоянию, которое вода проходит до водоприёмника: перепад высот равен этому расстоянию, умноженному на выбранный уклон. До облицовки проверьте отметки основания, направление каждой плоскости и соединение трапа с гидроизоляцией. Одна правильная отметка у стены ещё не означает, что вода уйдёт со всего пола.

01 / Расчёт уклонаРассчитайте уклон по расстоянию до трапа

Перепад высот равен длине пути воды, умноженной на выбранный уклон. Для расчёта переведите проценты в долю: в примере 2% — это 0,02. При расстоянии 1000 мм получится 1000 × 0,02 = 20 мм. Для пути длиной 1500 мм перепад составит 30 мм. Единицы измерения сохраняются: если расстояние записано в миллиметрах, перепад тоже получится в миллиметрах.

Эти числа показывают арифметику, а не обязательный уклон для каждой душевой. Рабочее значение берите из проекта и документации выбранной системы. Положение водоприёмника тоже влияет на расчёт: у трапа возле стены и у трапа ближе к центру пути воды различаются.

Измеряйте расстояние от удалённых точек каждой плоскости, включая углы и участок у входа. После расчёта проверьте места между ними: нужная разница высот между стеной и трапом ещё не исключает впадину посередине.

Если трап уже выбран, начинайте разметку от его положения. Так нехватка высоты у входа обнаружится до устройства основания.

Факт. Уклон 2% даёт перепад 20 мм на пути 1 м: это арифметика расчёта, а не универсальная норма для любой душевой. Рабочие отметки зависят от выбранной системы и проекта.

Мнение. Если измерения показывают встречный уклон хотя бы на одном участке, исправляйте геометрию до облицовки. Плитка и клей не должны скрывать такую ошибку основания.

02 / ЗамерыИзмерьте душевую и отметьте путь воды к трапу

Для разметки нужны положение трапа, размеры душевой и намеченные пути стока. Измерьте расстояния от водоприёмника до стен, углов и входа. Нанесите их на план вместе со стрелками движения воды. По нему можно рассчитать несколько отметок, а затем проверить участки, где возможен встречный уклон.

1. Отметьте на плане край решётки или линию приёма воды. Перенесите положение трапа на основание.
2. Измерьте пути от удалённых углов, середины каждой стены и входа до водоприёмника. Запишите начальную и конечную точки каждого замера.
3. Проведите стрелки стока и границы плоскостей. Возле точечного трапа линии могут сходиться с разных сторон.
4. Добавьте контрольные точки на длинных путях и там, где плоскости встречаются.

У входа отдельно посмотрите, куда пойдёт вода, если попадёт за пределы основной зоны душа. Кратчайшее расстояние на плане подходит для расчёта, только когда оно совпадает с намеченным путём стока. Если путь проходит через несколько плоскостей, разбейте его на участки.

Сохраните размеры и стрелки. После формирования основания по плану легче найти место ошибки, чем по одной отметке на стене.

03 / Отметки высотПеренесите расчётные отметки на основание

Сначала зафиксируйте высоту у трапа, затем прибавьте рассчитанный перепад для каждой удалённой точки. Полученные отметки задают будущую поверхность основания. Лазерный или обычный уровень помогает перенести высоты, а длинная линейка — проверить пространство между ними. Отметка у стены показывает цель, но сама по себе ничего не говорит о готовой плоскости.

Выберите постоянную горизонтальную линию отсчёта на стенах. От неё измерьте высоту у трапа и запишите расчётные высоты углов, стен и входа. Подпишите каждую точку на плане: близкие отметки легко перепутать при работе у разных сторон душевой.

Затем наметьте промежуточные точки. На прямой плоскости их высоты должны последовательно меняться от удалённого края к трапу. Приложите линейку по будущему направлению стока: она покажет линию поверхности и место встречи соседних плоскостей.

У входа сравните расчётную высоту душевого пола с примыкающим покрытием и конструкцией порога. Если она не помещается в доступное пространство, пересмотрите расположение трапа или устройство пола до формирования основания. Увеличивать перепад без проверки входа нельзя: так вода может получить путь к порогу.

Правильные отметки в начале и конце пути не подтверждают уклон между ними. Промежуточные точки нужны для поиска впадин и встречных участков.

04 / Слои полаУчтите толщину плитки и клея до формирования уклона

Отметка основания отличается от отметки готового пола на толщину последующих слоёв. До окончательной разметки уточните положение гидроизоляции в выбранной системе, толщину плитки и слой клея по инструкции к нему. Положение решётки сверяйте с верхом облицовки. Если считать высоту только по черновому основанию, у решётки может появиться выступ или углубление.

Представьте разрез у водоприёмника: основание с уклоном, предусмотренная системой гидроизоляция, клей и плитка. Состав и порядок слоёв сверяйте с документацией конкретных изделий. При одинаковых отметках основания готовая поверхность окажется на разной высоте, если отличаются плитка или клеевой слой.

Сделайте сухую примерку у трапа и на удалённом участке. Приложите образец плитки, проверьте положение рамки и решётки, запишите ожидаемую высоту верха облицовки. Учтите подрезанные элементы: они должны лежать на своих плоскостях без качания.

Не делайте так: не рассчитывайте исправить крупную ошибку уклона толстым слоем плиточного клея. Допустимый слой и способ нанесения указаны в инструкции к клею. Геометрию основания исправляют до облицовки материалом, подходящим для этой работы.

05 / Тип трапаВыберите схему уклона под расположение трапа

Линейный и точечный трапы требуют разной проверки плоскостей. Линейный трап принимает воду вдоль протяжённой линии; при подходящем расположении к нему можно направить одну плоскость. К точечному трапу вода подходит с нескольких сторон, поэтому вокруг него обычно встречаются несколько плоскостей. Итоговую схему определяют место трапа, размеры душевой и раскладка плитки.

Формат напольной плитки влияет на раскладку: крупные элементы сложнее разместить на нескольких сходящихся плоскостях без подрезки. Для точечного трапа заранее нарисуйте линии реза. Для линейного проверьте путь воды у обоих концов водоприёмника.

Для крупной плитки удобнее рассмотреть линейный трап у подходящего края душевой: такая схема может сократить число плоскостей и линий реза. Если трап расположен иначе или вода подходит к нему с боков, принимать одну плоскость без проверки нельзя.

06 / ГидроизоляцияПроверьте сопряжение трапа с гидроизоляцией

Уклон ведёт воду по поверхности, а соединение гидроизоляции с трапом защищает конструкцию под облицовкой. Для этого соединения используют узел, предусмотренный выбранной системой. До укладки плитки сверьте фактическую сборку с инструкциями трапа и гидроизоляции. Ровный скат не исправит ошибку в закрытом плиткой соединении.

Осмотрите зону вокруг трапа, углы и примыкания пола к стенам. Для каждого места нужна понятная схема соединения из документации применённых изделий. Ровный видимый край сам по себе не подтверждает правильную сборку узла: имеют значение подготовка основания, совместимость материалов и порядок работ.

Не переносите схему соединения с трапа одного производителя на изделие другого. Способ крепления и положение гидроизоляционного слоя могут отличаться. Перед закрытием узла плиткой сопоставьте каждую установленную деталь с инструкцией именно вашего трапа.

Отдельный порядок проверки примыканий описан в материале о проверке гидроизоляции ванной перед плиткой. В душевой без поддона особенно внимательно проверяйте переход от пола к водоприёмнику: после облицовки доступ к нему будет закрыт.

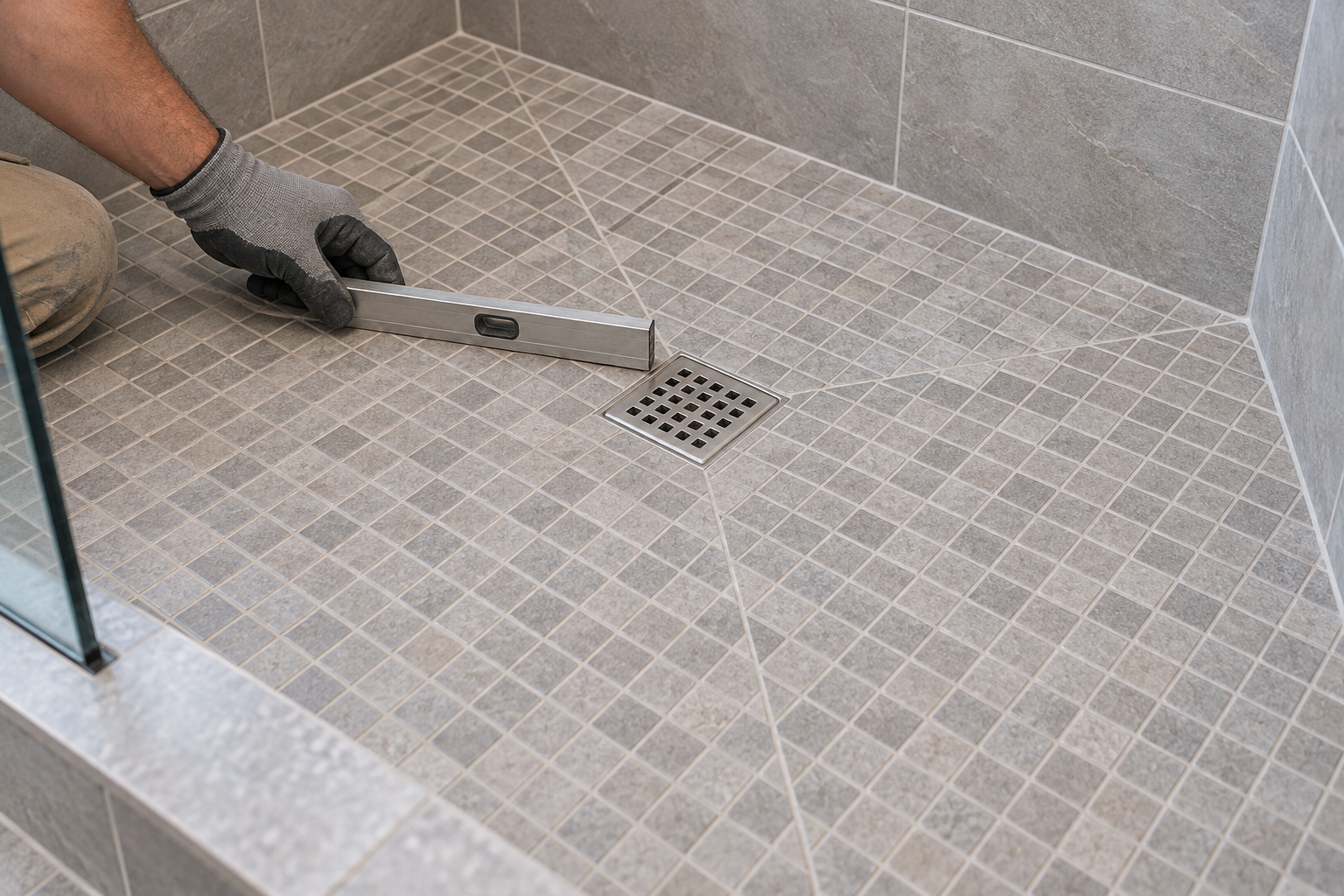

07 / Проверка плоскостейПроверьте каждую плоскость уровнем и линейкой

Основание проверяют, когда применённый материал готов к измерениям и дальнейшим работам по своей инструкции. Сверьте высоты контрольных точек, затем приложите длинную линейку вдоль каждого намеченного пути воды. Уровнем определите направление наклона. Повторите измерения рядом и на границах плоскостей: один замер от дальней стены до решётки не покажет состояние всего пола.

1. Сравните фактические отметки у трапа, стен, углов и входа с планом. Запишите отклонения возле точек замера.
2. Приложите линейку вдоль стрелок стока. Просвет под ней укажет на впадину, качание — на выступ.
3. Проверьте соседние линии той же плоскости. У стены поверхность может вести к трапу, а рядом — иметь встречный наклон.
4. Поставьте линейку поперёк переходов между плоскостями. Убедитесь, что стык не создаёт препятствия на пути воды.

Проверяйте и зоны, куда вода попадает при пользовании душем: возле стен, в углах и рядом с входом. Найденные места отметьте на плане. Сфотографируйте их вместе с положением линейки: по снимку одного пятна трудно понять, какой участок предстоит исправить.

Если основание ещё нельзя нагружать по инструкции применённого материала, дождитесь его готовности. Слишком ранняя проверка может повредить поверхность и исказить измерение.

08 / Контроль стокаПроверьте путь воды после готовности гидроизоляции

Пробу водой проводите только тогда, когда это допускает инструкция выбранной гидроизоляционной системы. Она помогает увидеть направление поверхностного стока и места задержки воды. Такая проба не подтверждает герметичность узла: для неё у системы может быть отдельный порядок испытания. Не подавайте воду на основание или покрытие, которые ещё не готовы к контакту с ней.

1. Сверьте с инструкцией готовность системы к пробе водой. Убедитесь, что трап подключён и может принять воду.
2. Подайте воду из удалённого угла и проследите её путь до водоприёмника.
3. Повторите пробу у другой стены, возле входа и на каждой отдельной плоскости.
4. Отметьте места, где вода задерживается, уходит в сторону или минует трап.

Капли на фактурной поверхности сами по себе не показывают обратный уклон. Смотрите, скапливается ли вода в одном месте и куда движется основная струя. Спорный участок повторно проверьте линейкой и уровнем.

Проверьте: если инструкция вашей системы не допускает такую пробу на текущем этапе, пропустите её. Направление уклона пока можно проверить инструментами, не смачивая покрытие.

09 / ОшибкиИсправьте встречный уклон и впадины до плитки

Встречный уклон, впадины и неверную высоту решётки исправляют до облицовки. Плитка повторит геометрию подготовленного основания; её укладка не создаст правильный путь воды поверх выраженной ошибки. Способ исправления зависит от материала основания, гидроизоляции и стадии работ. Сначала установите причину по отметкам и линейке, затем подберите решение по инструкциям применённых материалов.

Если перепад рассчитан только от дальней стены, в боковом углу может остаться вода. Когда не проверен вход, сток способен пойти к порогу. Впадина на линии к трапу удержит воду, даже если высоты по краям рассчитаны верно.

Решётка, поднятая выше готовой плитки, создаст препятствие у водоприёмника. Ошибка на границе плоскостей обнаружится и при раскладке: плитку придётся резать иначе, чем планировали, либо она начнёт качаться на стыке.

Основание задаёт путь воды ещё до плитки. После исправления проверьте проблемный участок по той же линии, на которой нашли ошибку.

После укладки останется другой этап контроля — проверка качества облицовки. Она поможет оценить готовую поверхность, но доступ к закрытому гидроизоляционному узлу уже будет ограничен.

10 / Чек-листСверьте основание с чек-листом перед облицовкой

К облицовке переходят после проверки положения трапа, отметок, плоскостей и гидроизоляционного узла. Каждый пункт ниже должен получить определённый результат: «проверено» или «нужно исправить». Запишите результаты на плане и сфотографируйте места, которые закроет плитка. Так готовый пол можно будет сопоставить с исходной разметкой.

• Трап закреплён в расчётном положении; водоприёмник совпадает с отметкой на плане.
• Отметки у стен, углов и входа нанесены и сверены с выбранным уклоном.
• Каждая плоскость ведёт к трапу; проверены линии у стен, в углах и на переходах.
• Линейка не выявила впадин и выступов на пути воды; уровень не показал встречного уклона.
• Сухая примерка подтвердила высоту плитки и решётки с учётом клея.
• Сопряжение трапа с гидроизоляцией и примыкания сверены с инструкциями выбранной системы.
• Результаты измерений отмечены на плане или фотографиях до закрытия основания плиткой.

Если хотя бы один пункт требует исправления, вернитесь к конкретной точке замера. Не пытайтесь компенсировать сомнительную геометрию раскладкой. Выбирая плитку и мозаику для душевого пола, сопоставьте формат элементов с числом плоскостей и линиями реза.

11 / Частые вопросыЧастые вопросы

Можно ли рассчитать уклон, если модель трапа ещё не выбрана?

Можно оценить доступную высоту и варианты расположения водоприёмника. Окончательные отметки закрепляйте после выбора трапа: его монтажная высота и способ соединения с гидроизоляцией влияют на устройство пола.

Нужно ли проверять пол за пределами душевой зоны?

Да, если туда может попадать вода. Отметьте границу проверки на плане и посмотрите, не ведёт ли соседний участок воду к входу или другой зоне без предусмотренной защиты.

Что делать, если плитка уже уложена, а вода стоит в одном месте?

Отметьте место скопления воды и проверьте его линейкой и уровнем. До выбора способа исправления установите причину: она может быть в геометрии облицовки, положении решётки или состоянии трапа.

12 / ИсточникиИсточники

Рабочий уклон, соединение трапа с гидроизоляцией и порядок испытаний сверяйте с документацией выбранной системы. Приведённые документы показывают решения для конкретных душевых систем; их размеры нельзя переносить на другие изделия без проверки.

• Schluter: руководство по монтажу душевой системы, PDF
• wedi: техническая брошюра душевых систем Fundo, PDF
